ハンドホール 付属品
CRリング
植栽地帯でのご使用に適した形状です。
| CRリング 寸法表 | ||
|---|---|---|
| 名称 | 高さ (mm) | 重量 (Kg) |
| CRリング | 100 | 75 |
舗装用CR
コンクリート・アスファルト仕上げ用。
コンクリート部が仕上げ面より30mm下がっておりますので、アスファルト施工の際の経年によるアスファルトのボルト部分のクラックを防止します。
またレベル調整の際、ボンドなどで接着するだけで施工が可能です。
| 舗装用CR 寸法表 | ||
|---|---|---|
| 名称 | 高さ (mm) | 重量 (Kg) |
| 舗装用CR | 100 | 55 |
調整リング
Φ750、Φ900用も取扱いがございます。
詳細はお問い合わせください。
| 調整リング 寸法表 | ||
|---|---|---|
| 部材名 | 高さ H (mm) | 重量 (Kg) |
| H50 | 50 | 38 |
| H100 | 100 | 74 |
| H150 | 150 | 111 |
角枠用調整ブロック
| 角枠用調整ブロック 寸法表 | ||
|---|---|---|
| 名称 | 高さ H (mm) | 重量 (Kg) |
| ※ 150Hは二つ割れになっています。 | ||
| 調整ブロック | 100 | 115 |
| 調整ブロック | 150 | 88×2 |
硬質塩ビ製セパレーター
600～900用の場合、固定金具はこの形状になります。
アンカーを打つ作業が不要な便利な形状です。
1000～1500用の場合、固定金具はこの形状になります。
付属のM8アンカーを１カ所打込むだけでご使用いただけます。
| セパレーター 寸法表 | |
|---|---|
| 名称 | 規格 |
| L×H×T | |
| 単位：mm | |
| 600用 | 570×300×6 |
| 800用 | 770×400×6 |
| 900用 | 870×400×6 |
| 1000用 | 970×400×6 |
| 1200用 | 1170×500×6 |
| 1500用 | 1470×500×6 |
600～900用の固定図
セパレーター1枚につき
- 600〜900用セパ金具×2ヶ
- ボルト×4本
1000～1500用の固定図
セパレーター1枚につき
- 1000〜1500用セパ金具×2ヶ
- M8アンカー×2本
直角組み用の固定図
L型1組につき
- 1000〜1500用セパ金具×2ヶ
- M8アンカー×2本
- 直角用補助セパ金具×2ヶ
- M4ネジ×2本
- M4ワッシャー×2枚
ハンドホール内装金物
アングルサポート各種サイズ取扱いがございます。
詳細はお問い合わせください。
内装金物取付図
ケーブル受枕 （碍子）
| ケーブル受枕 寸法表 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 名称 | 規格 | ||||||||
| A | B | C | D | H | H1 | H2 | H3 | R1 | |
| 単位：mm | |||||||||
| R-40 | 100 | 65 | 12 | 15 | 80 | 30 | 30 | 35 | 40 |
| R-50 | 120 | 65 | 12 | 15 | 90 | 30 | 40 | 40 | 50 |
| R-65 | 150 | 65 | 12 | 20 | 110 | 35 | 55 | 55 | 65 |

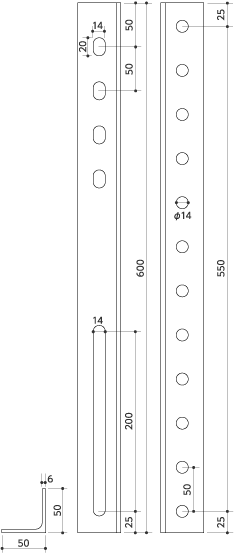

アングルサポート
溶解亜鉛メッキ
アングルサポート 付属品
- M12六角ボルト×2個
- M12バネワッシャー×2枚
- M12丸ワッシャー×2枚
受金物
| 受金物 寸法表 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 品番 | 種別 | 記号 | |||||||
| L | A | B | C | ||||||
| 単位：mm | |||||||||
| A-1 | 210C | 234 | 134 | 40 | 60 | ||||
| A-2 | 310CJ | 334 | 242 | 48 | 52 | ||||
| A-3 | 370CJ | 394 | 306 | 52 | 48 | ||||
| A-4 | 440CJ | 464 | 382 | 58 | 42 | ||||
溶解亜鉛メッキ
受金物 付属品
- M12六角ボルト×2個
- M12六角ナット×2個
- M12丸ワッシャー×2枚
足場金物
ハンドホール内に「M12インサート W=400」がありますので、ボルトで固定するだけで取付けができます。
溶解亜鉛メッキ
足場金物 付属品
- M12六角ボルト×2個
- M12バネワッシャー×2枚
- M12丸ワッシャー×2枚
